氣動蝶閥工作原理及適用范圍簡述

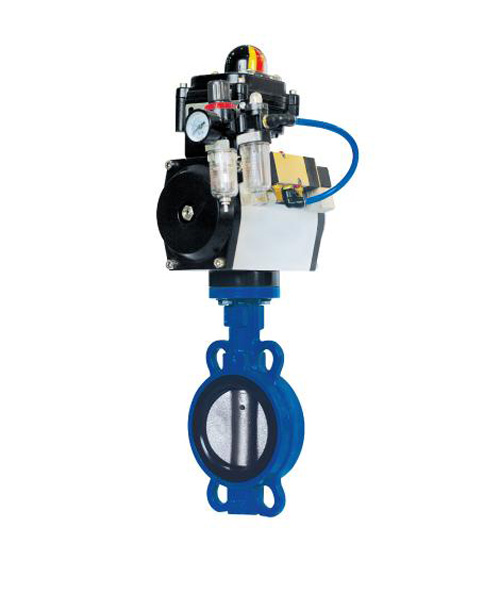

遠大閥門氣動蝶閥工作原理:氣動蝶閥由氣動執行機構和蝶閥連接組成,氣動蝶閥是通過壓縮空氣進入氣動執行機構驅動執行器帶動圓型的蝶板做90°旋轉運動,來作為管道開關和調節流量使用。
遠大閥門蝶閥通過0-90度的啟閉作為工作原理。即為0度為全關狀態,90度為全啟狀態。在氣動執行器上添加定位器,輸入相應的信號,可對蝶閥碟版進行0-90度的任意調節。
氣動蝶閥執行機構分為單作用和雙作用原理,單作用為氣關彈簧復位式,雙作用為氣開氣關式。單作用適合敞開或常閉型,而調節型應當選用雙作用氣動蝶閥。氣動蝶閥主要由氣缸、支架、閥桿、碟版、閥體等少數零部件組合而成。
遠大閥門廠家生產的氣動蝶閥不僅結構簡單、重量輕、體積小、安裝維修方便,更有經濟實惠、壽命長、工作性能穩定等優點。如今氣動蝶閥已經在食品、化工、石油、煤氣、電力、輕紡、造紙、給排水等行業得到廣泛應用。
另外,氣動蝶閥適用范圍:氣動蝶閥適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、能源系統以及輕紡等行業,特別適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。
如有蝶閥批發需求,歡迎咨詢遠大閥門集團,咨詢熱線:137-2160-0873(孫經理)!
以上內容來源于遠大閥門集團官網:http://www.shsanf.com
